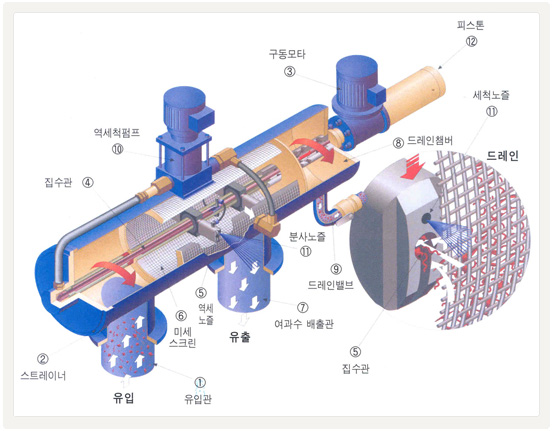

자동역세 연속식필터(MCFM)는 유입원수가 스트레이너②와 미세스크린⑥을 통과하면서 오염물질을 제거하고 처리수는 여과수 배출관⑦으로
배출됩니다.
PLC콘트롤에 의해서 유입원수 내의 오염물질 및 오염농도에 따라 필요한 자동세척공정이 제어됩니다.
자동세척공정의
싸이클은 연속적인 역세, 차압과 시간설정 및 차압역세로 이루어집니다.
역세공정에서는 드레인 챔버⑧가 항상 열려있으며 연속 역세시
드레인 밸브⑨와 역세밸브를 통하여 적은 양의 역세수를 외부로 배출시킵니다. 이 밸브들은 △P와 H△P 스위치들로부터 신호를 받아 개폐를 합니다.
미세 스크린⑥을 통한 처리공정과 역세노즐⑤, 집수관④ 및 드레인 챔버⑧를 통한 역세수 배출은 안정된 연속운전공정을 가능하게
합니다.
역세척펌프⑩는 처리수를 집수관 내부의 세척을 통하여 세척노즐⑪로 이송하여 미세스크린 표면에 제트류를
분사합니다.
구동모타③는 집수관과 세척노즐을 회전시키고 피스톤⑫은 집수관을 전ㆍ후로 밀어줍니다.
흡입역세와 고압분사세척이 동시에
수행되는 이러한 나선운동은 오염된 미세스크린 양면을 100% 확실하게 세척합니다.
역세공정은 △P와 H△P 스위치들로부터의 신호에
따라 또는 타이머의 시간설정으로 운전이 가능합니다.
|
 |
|
|
MCFM |
처리유량(m³/h) |
여과면적(cm²) |
높이 |
중량(kg) |
|
Main |
드레인 |
4-layer |
flat |
|
Zigzag
31-15 |
L
mm |
A
mm |
B+5
mm |
φC
in. |
φD
in. |
공중량 |
운전
중량 |
|
304P |
0-120 |
4-6 |
1580 |
950 |
3300 |
3330 |
450 |
3600 |
2260 |
4 |
10 |
215 |
275 |
|
304SP |
0-120 |
8-12 |
4253 |
2680 |
5142 |
4464 |
660 |
4210 |
2780 |
4 |
16 |
240 |
410 |
|
304LP |
0-120 |
12-18 |
8192 |
4785 |
15426 |
13392 |
1067 |
5720 |
4070 |
4 |
16 |
305 |
550 |
|
304XLP |
0-120 |
20-40 |
12126 |
7273 |
22282 |
19344 |
1067 |
5600 |
3490 |
4 |
16 |
300 |
500 |
|
306P |
0-250 |
8-12 |
4253 |
2680 |
5142 |
4464 |
660 |
4210 |
2780 |
6 |
16 |
270 |
440 |
|
306LP |
0-250 |
12-18 |
8192 |
4785 |
15426 |
13392 |
1067 |
5720 |
4070 |
6 |
16 |
320 |
565 |
|
306XLP |
0-250 |
20-40 |
12126 |
7273 |
22282 |
19344 |
1067 |
5600 |
3490 |
6 |
16 |
320 |
570 |
|
308P |
0-375 |
8-12 |
4253 |
2680 |
5142 |
4464 |
660 |
4210 |
2780 |
8 |
16 |
290 |
460 |
|
308LP |
0-375 |
12-18 |
8192 |
4785 |
15426 |
13392 |
1067 |
5720 |
4070 |
8 |
16 |
340 |
585 |
|
308XLP |
0-375 |
20-40 |
12126 |
7273 |
22282 |
19344 |
1067 |
5600 |
3490 |
8 |
16 |
350 |
600 |
|
310LP |
0-500 |
8-12 |
8192 |
7273 |
15426 |
13392 |
1015 |
5720 |
4070 |
10 |
16 |
350 |
595 |
|
310XLP |
0-500 |
20-40 |
12126 |
4875 |
22282 |
19344 |
1015 |
5720 |
4070 |
10 |
16 |
400 |
720 |
|
312LP |
0-750 |
8-12 |
8192 |
4875 |
15426 |
13392 |
1015 |
5720 |
4070 |
12 |
16 |
360 |
605 |
 |
|
| Flat 스크린 |
50, 80, 100, 120, 150, 200, 400, 800, 1500, 3000
micron |
| 4-layer 스크린 |
15, 25, 30, 40, 50, 80, 100, 120, 150, 200,
400, 800, 1500, 3000 micron |
| Zigzag 스크린 |
15, 25, 30, 40, 80, 100, 120, 150
micron |
| 운전압력 |
0.4 ~ 10bar |
| 설계압력 |
10bar |
| 허용온도 |
65℃ (최대 98℃) |
| 플랜지 규격 |
ASA150, BSTD, BSTE, DIN 10, JIS, K10 |
※ 상기 이외의 특수사양에 대해서는 당사와 상담해 주십시오.
For filtration levels
of 30micron and finer, minimum working pressure is 1.5bar g and higher. |
|
|
|
|
|
